發電機光纖測溫

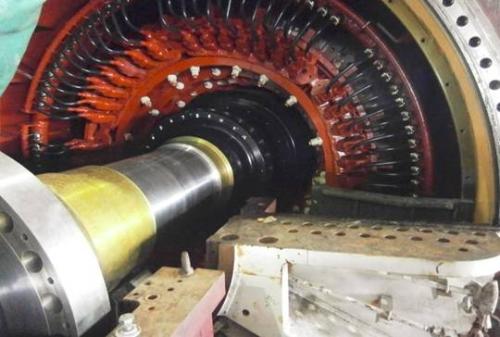

在水電站或者其他核電站設備上，都需要用到發電機，發電機是根據電磁感應定律，在轉子上通入直流電，通過機械部分帶動轉子旋轉，產生電動勢，從而將機械能轉換為電能。發電機在運行過程中要產生大量熱量，為了使發電機安全可靠運行，現大型發電機定子線棒采用水冷，定子鐵芯及轉子采用氫氣冷卻，這樣就需要將發電機鐵芯、上下層線圈、出水溫度等溫度元件引出至監控系統，作為監測發電機運行過程中各部位的溫度變化情況。

隨著水輪發電機組單機容量越來越大，在電力系統中的重要性也越來越突出。機組運行溫度是水輪發電機運行的一項重要指標，特別是定子部套和轉子部套的溫度能較好地反應出機組運行情況。如何能夠長期、準確的監測關鍵部件的運行溫度，一直是水電廠比較關注的地方。現階段，大部分水電廠發電機定子測溫均采用鉑電阻，但鉑電阻測溫存在抗干擾能力弱，機組運行時間長久之后，測溫不準且在運行或維修中均無法更換（只有在定子改造時間段才能），成為水力發電廠消除不了的永久難題。為了解決其穩定性、長久性，某電廠對各種測溫方法進行了比較，最終選取了熒光式光纖測溫，并成功應用到水輪發電機定子上。

發電機光纖測溫監測系統可以接入發電機監測單元軟件分析系統。發電機狀態檢修系統應為不同設備提供統一的數據接入模型和分析診斷模型，包括數據調用和處理、監測預警、狀態評價、預測評估、風險評估、故障診斷和維修策略等，同時負責狀態監測系統安裝、調整、校正、測試和試驗等。

光纖溫度監測系統通過埋設在發電機定子、轉子中的測溫元件—傳感器采集機組的溫度，測試部件包括定子繞組、鐵芯、匯流環、上下端壓指、勵磁繞組、滑環、阻尼條等，并對數據進行初步分析，形成設備就地的全方位監測。信號調節器具備與電站計算機監控系統進行數據通信的能力，滿足電站計算機監控系統對通信接口的軟件和硬件要求。
